本文解析空客 A320neo 家族 核心动力 LEAP-1A 发动机严格对照原厂培训手册，逐部件、逐功能、逐方位讲清楚，适合机务、维修人员、航空院校学生与爱好者系统学习。

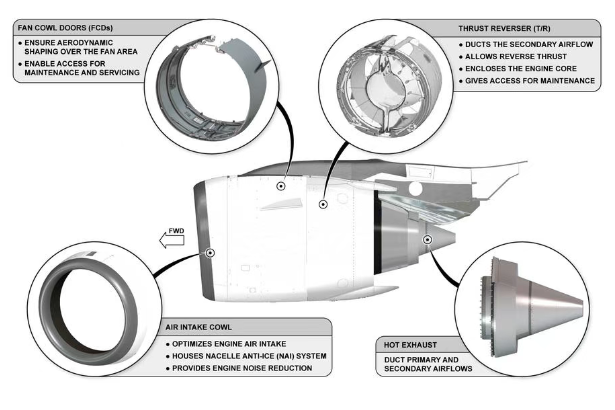

一、短舱的四大组成部分
LEAP-1A 发动机的 短舱（Nacelle） 由四个核心组件组成：
-
进气道整流罩（Air Intake Cowl）
-
风扇整流罩门（Fan Cowl Doors, FCD）
-
反推装置（Thrust Reverser, T/R）
-
排气喷管（Exhaust）
二、进气道整流罩（Air Intake Cowl）
位置
安装在发动机 风扇机匣前端。
功能
-
在所有飞行高度下，为发动机提供 最佳进气分配
-
提供光滑气动外形，减小阻力
-
降低发动机噪音
-
内部容纳 短舱防冰系统（NAI）

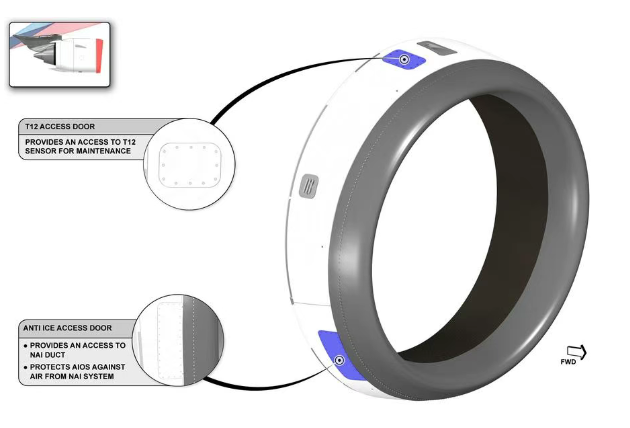

进气道上的两个检修口盖
-
1. T12 检修口盖（1 点钟方位）
用于接近和维护 T12 传感器。
-
2. 防冰检修口盖（5 点钟方位）
用于接近 NAI 防冰管路，并保护进气道外部结构（AIOS）。
三、风扇整流罩门（Fan Cowl Doors, FCD）
左右两片弧形复合材料结构，覆盖发动机风扇区域。
功能
-
保证短舱 连续气动外形
-
保护风扇
-
提供维护通道
-
提供 防火封严
-
降低噪音、降低雷击影响

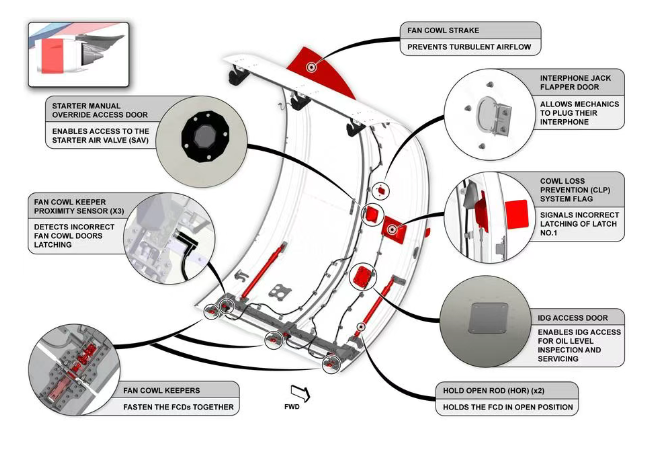

四、左风扇整流罩门（Left FCD）部件
位置与部件
-
2 根保持撑杆（HOR）
-
3 个风扇整流罩锁扣（6 点钟）
-
IDG 检修口盖（7 点钟）
可检查 IDG 滑油量、进行滑油加注
-
起动手动超控口盖（9 点钟）
用于手动开关起动空气阀（SAV）
-
内话插孔盖（9:30 点钟）
-
风扇整流罩导流条（10 点钟）
-
CLP 整流罩防丢失系统
CLP 系统（重点）
-
机械子系统：1 号锁扣未锁好时，伸出 红旗
-
电子子系统：3 个接近传感器，向驾驶舱提供锁好信号

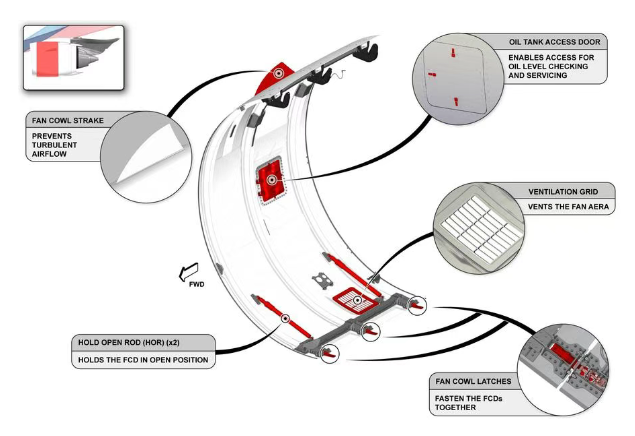

五、右风扇整流罩门（Right FCD）部件
位置与部件
-
2 根保持撑杆（HOR）
-
3 个风扇整流罩锁扣（6 点钟）
-
通风栅格（5 点钟）
用于风扇区域通风
-
滑油箱检修口盖（3 点钟）
检查滑油液位、进行滑油加注
-
风扇整流罩导流条（2 点钟）
六、反推装置（Thrust Reverser, T/R）
两大工作模式
-
收上位（Stow）
形成外涵气流通道，参与产生发动机推力。
-
反推位（Reverse）
将外涵气流 向前偏转，产生 反推力，用于着陆减速。

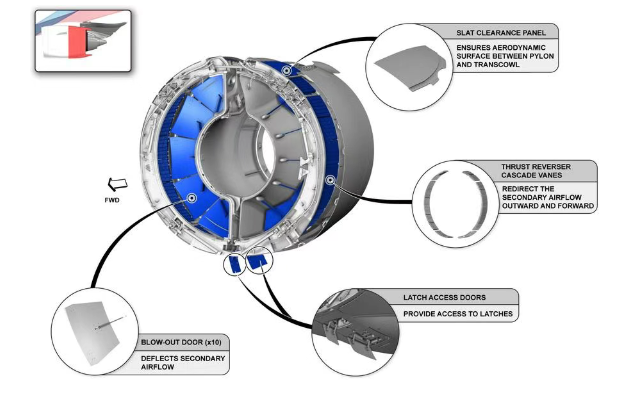

反推结构部件（1/2）
-
缝翼间隙板
保证吊架与反推之间的气动外形，不随反推移动。
-
反推导流门（blow-out doors）
反推工作时打开，引导气流流向叶栅。
-
反推叶栅（Cascade Vanes）
将气流向前、向外偏转，形成反推力。
-
锁扣检修口盖（6 点钟）
用于接近 L2、L3-1、L3-2 锁扣。

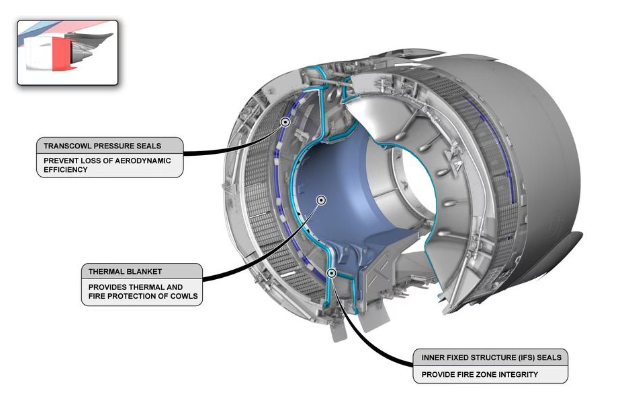

反推结构部件（2/2）
-
移动罩压力密封
前球封、上后密封、下后密封、挡块导轨密封
防止气流窜流，保证气动效率。
-
IFS 内部固定结构密封
保证防火区完整性。
-
隔热毯
用于整流罩 隔热与防火。

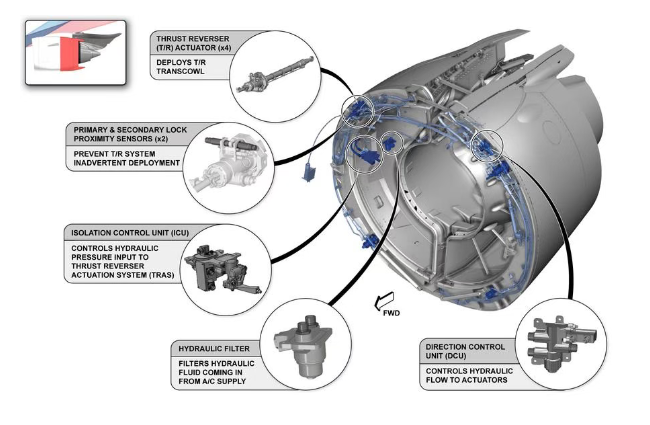

七、反推作动、控制与指示部件
4 个反推作动器
-
2 个 SFLA 同步带锁反馈作动器（2 点 & 10 点）
-
1 个 SMLA 同步手动锁作动器（5 点）
-
1 个 SNLA 同步无锁作动器（7 点）
每个 SFLA 均配有：
控制组件
-
ICU 隔离控制组件（12 点）：控制液压供给
-
DCU 方向控制组件（11 点）：控制液压流向
-
液压滤组件：过滤液压油

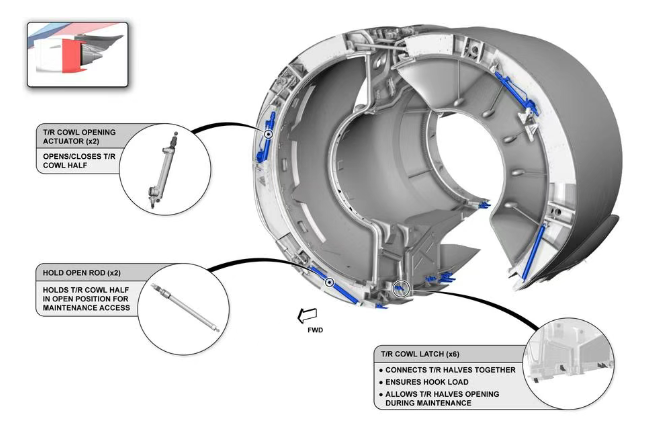

八、反推整流罩打开机构
-
6 个反推整流罩锁扣（6 点）
连接两半反推、传递环向载荷、可打开维护。
-
2 个反推整流罩打开作动器
打开/关闭反推半罩。
-
2 个反推保持撑杆（HOR）
维护时将反推半罩保持在打开位。

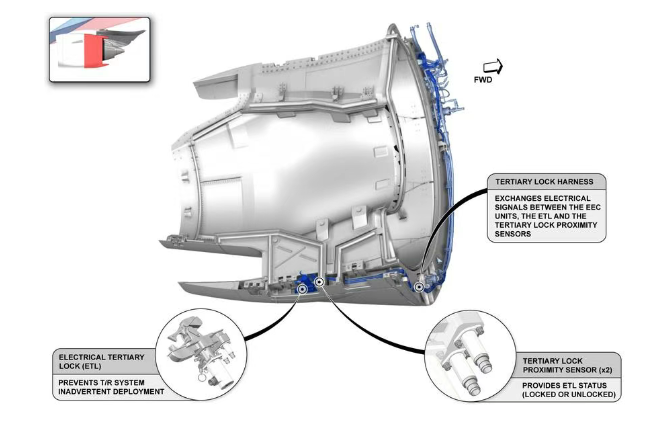

九、反推独立锁系统（ETL）
-
ETL 电动三级锁（6 点左侧）
防止反推空中意外展开，第三道安全防线。
-
内置 两个三级锁接近传感器
向 EEC 提供锁好/未锁好信号。

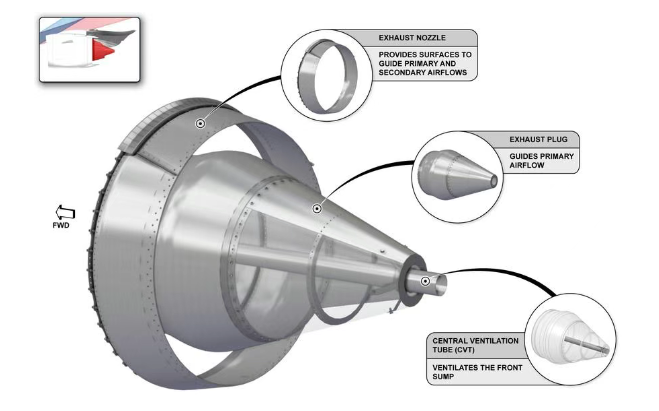

十、排气喷管（Exhaust）
部件
功能
-
内表面引导 内涵气流
-
外表面引导 外涵气流
-
保证核心机通风
-
提供 防火屏障
-
CVT 对发动机前集油槽进行通风
总而言之，LEAP-1A的短舱可不只是发动机的“漂亮外壳”，它是集进气、防护、降噪、防冰、防火、反推于一身的全能“贴身管家”。从顺畅呼吸到稳稳减速，从安全防护到便捷维护，每一处设计都藏着航空黑科技。看懂短舱，才算真正读懂这台明星发动机的硬核实力～
