产品名称: 武汉巨合|JH602-1100/110超远程警戒跟踪光电系统
型号: JH602-1100/110
供应商: 武汉巨合
所在地: 武汉
发布时间: 2016-4-11
供应商信息
公司名称:武汉巨合科技有限公司
地址:华工科技园三路6号
邮编:430223
网址:http://www.johotec.com
联系人:胡迎军
电话:0086-27-87384012
传真:0086-27-87196809
邮箱:sales3@johotec.com
详细介绍

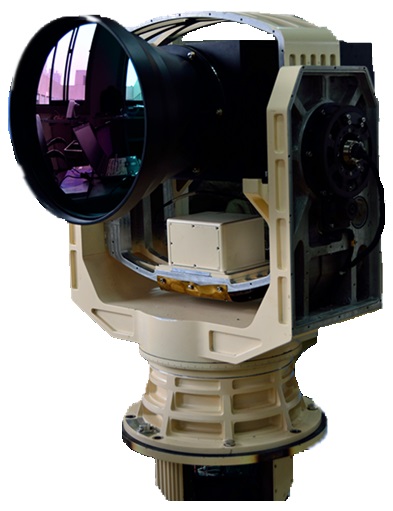

JH602-1100/110超远程警戒跟踪光电系统


一、JH602-1100/110超远程警戒跟踪光电系统的应用

可搭载于各种运动载体(如飞行器、船舶、车辆等)上,对目标进行搜索、稳定观测、瞄#*&准控制、导航跟踪及空中预警等。

二、JH602-1100/110超远程警戒跟踪光电系统的特点

  ★ 高精度的红外连续变焦光学系统配合复杂变量控制系统,110mm1100mm范围内,成像清晰,光轴稳定,确保可见光、红外、激光测距三光合一;

  ★ 探测器采用640×512碲镉汞(HgCdTe)制冷式红外焦平面探测器;

  ★ 军*&标级部件,可靠性高,寿命长,可在恶劣环境下长时期使用

  ★ 全密封高等级防水,光机电一体化设计,满足军标要求;

  ★ 采用多轴稳定平台,结合高精度陀螺及伺服控制系统,系统稳

     定跟踪精度高。

  ★ 高度集成化设计,控制电路内置,优化系统配置。

三、JH602-1100/110超远程警戒跟踪光电系统的功能

1)   具有对目标区域的搜索功能;

2)   能快速搜索并对特定目标实施探测、识别、辨别;

3)   具有陀螺增稳功能,隔离载体扰动,稳定瞄*&准线;

4)   能自动或手动跟踪特定的目标;

5)   实时输出并显示瞄*&准线区域图像;

6)   可通过操控手柄或工控机控制转塔的姿态;

7)   实时上报瞄*&准线捕获目标的位置数据(目标方位角、俯仰角和角速度)等信息;

8)   进行系统自检,报告自检结果

9)  对目标进行激光测距;

技术参数

四、主要技术指标

1.系统主要指标

稳定精度:≤0.15mrad(1σ)

回转最大角速度:方位:≥50°/s;俯仰:≥50°/s

角报告精度随机误差: 0.06 mrad(1σ)

*&准线双向稳定精度随机误差≤0.3mrad(1σ)

2.传感器主要指标(电视观*&#具主要指标)

探测器:752×5821/3英寸黑白CCD

工作视场: 18°×13.5°~1°×0.75°连续变焦

视场转换光轴平行性:

        a)最大视场和最小视场之间:≤1个像素

    b)变焦之间:小于等于4个像素

3.激光测距机主要指标

波长:1.06 um

    激光发射准直角:<0.8mrad

测距范围:300m20km(在能见度23Km时,对15m×10m目标)

测距精度:≤±5m

重复频率:5Hz

准测率:≥98%

连续测距时间:最大连续测距时间≤30s,再次连续测距时间间隔≥30s

  4.跟踪器主要指标

最小目标尺寸: 3×3 像素;

测偏精度: 1电视行;

数据率:50Hz100Hz

输出视频: 标准CCIR视频。

  5.热像仪主要指标

 探测器:640×512碲镉汞(HgCdTe)制冷焦平面探测器;

 象元尺寸:15mm×15mm

 工作波段:3.7μm4.8μm

     视场:0.5° ×0.4°~ 5°×4° (连续变焦)

 变焦全过程光轴平行性:≤1个像素;

 调焦清楚范围:10m~∞;

  6.作用距离

探测识别距离:在能见度≥15km,温度为20℃±5℃,相对湿度70%±5%环境条件下,在目标与背景温差不大于5℃时

对中型直升机目标:探测距离:160km,识别距离:大于50km

对中型舰船目标:探测距离:75km,识别距离:大于55km

对中型车辆目标:探测距离:30km,识别距离:大于20km
